Какие типы крепления гидроцилиндра существуют?

Являясь важным приводом в гидравлической системе,гидравлический цилиндросуществляет возвратно-поступательное движение оборудования путем преобразования гидравлической энергии в механическую. Он мощный и работает бесперебойно, поэтому широко применяется во многих отраслях, таких как строительная техника, сельское хозяйство и автомобилестроение. Для гидроцилиндров очень важно, как их установить. Если они установлены неправильно, это приведет к перекосу, чрезмерному износу и даже отказу системы. Поэтому выбор правильного типа крепления может помочь избежать вышеуказанных проблем и обеспечить бесперебойную работу гидроцилиндра.

Гидравлические цилиндры можно монтировать с помощью скобы, цапфы, опоры на лапах, фланцевого крепления и т. д. Каждый тип крепления имеет свои особенности и области применения. Далее мы конкретно обсудим эти распространенные типы крепления гидравлических цилиндров.

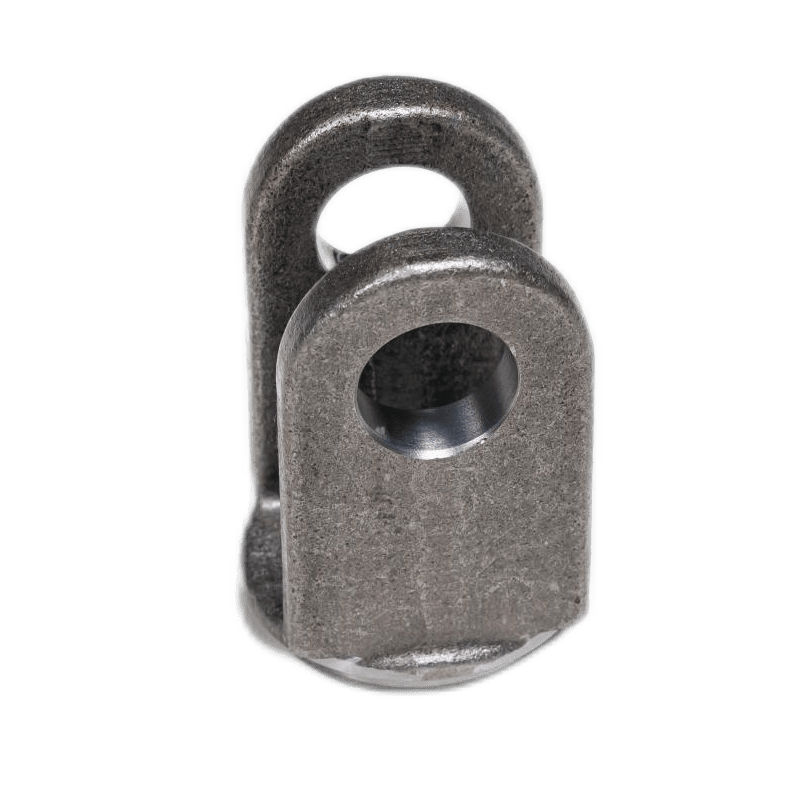

Клевис

Вилка представляет собой U-образное крепление, приваренное к концу ствола или стержня. Он обеспечивает подвешивание и фиксацию гидравлического цилиндра с помощью U-образной конструкции, что позволяет гидравлическому цилиндру свободно качаться в определенном диапазоне углов для адаптации к различным рабочим требованиям. Крепление Clevis обычно используется в передвижных машинах и допускает ограниченное вращательное движение.

цапфа

Цапфа состоит из штифтов, расположенных по обеим сторонам цилиндра гидроцилиндра, и используется для поддержки гидроцилиндров в сборе. Крепление цапфы можно интегрировать с большинством типов крепления стержней. Это позволяет гидравлическому цилиндру поворачиваться радиально в пределах плоскости, обеспечивая плавное вращательное движение. Это обеспечивает большую гибкость.

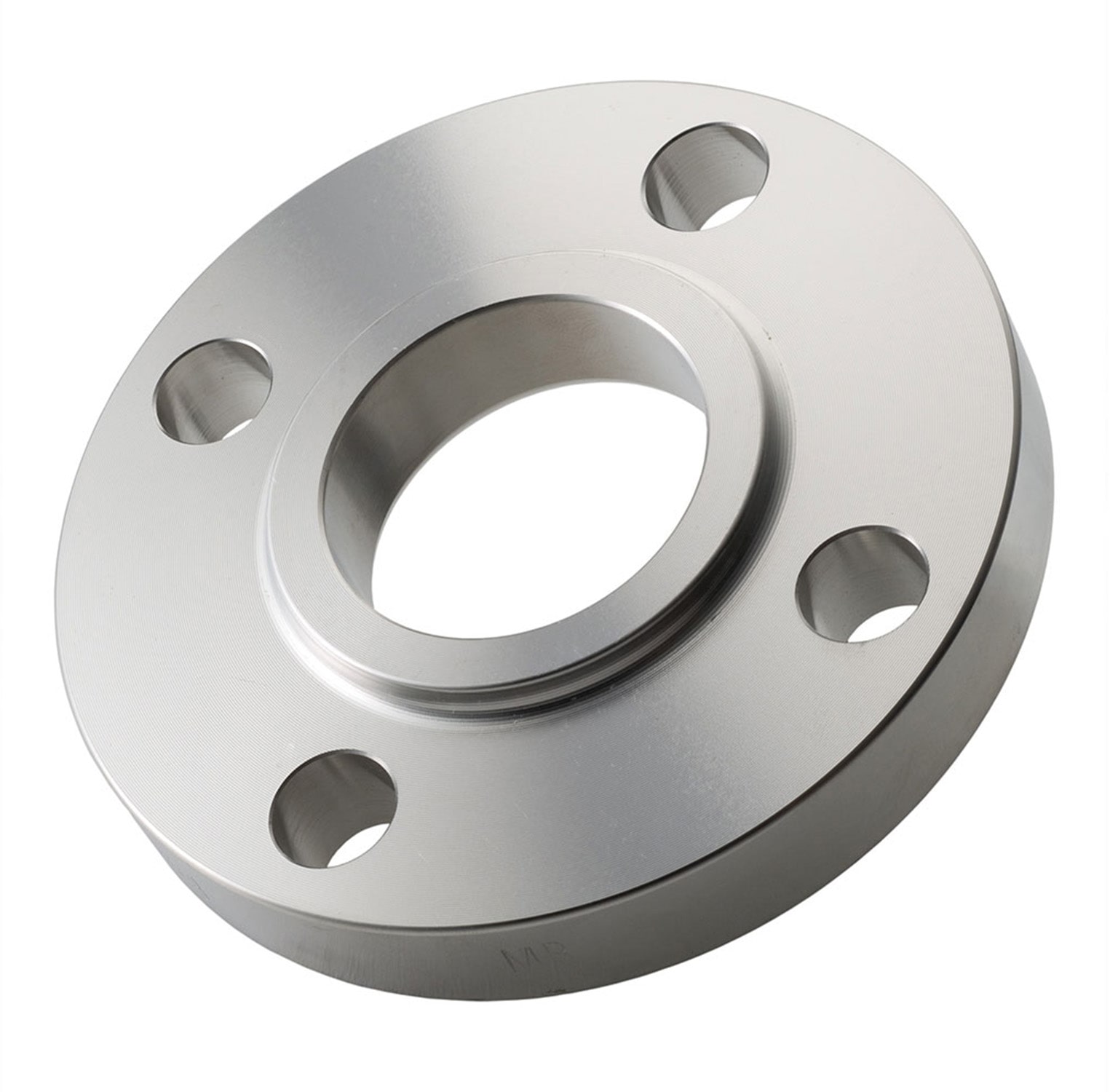

Фланец

Фланец — это деталь, которая герметично соединяет гидроцилиндр с другим механическим оборудованием или трубопроводами посредством комбинации фланцевых пластин, болтов, прокладок и других деталей. Фланец крепится высокопрочными болтами, что обеспечивает надежность соединения. Оно отличается высокой прочностью соединения и отличными герметизирующими характеристиками, что делает его пригодным для крупномасштабных гидравлических систем, особенно в условиях высокого давления и тяжелых нагрузок.

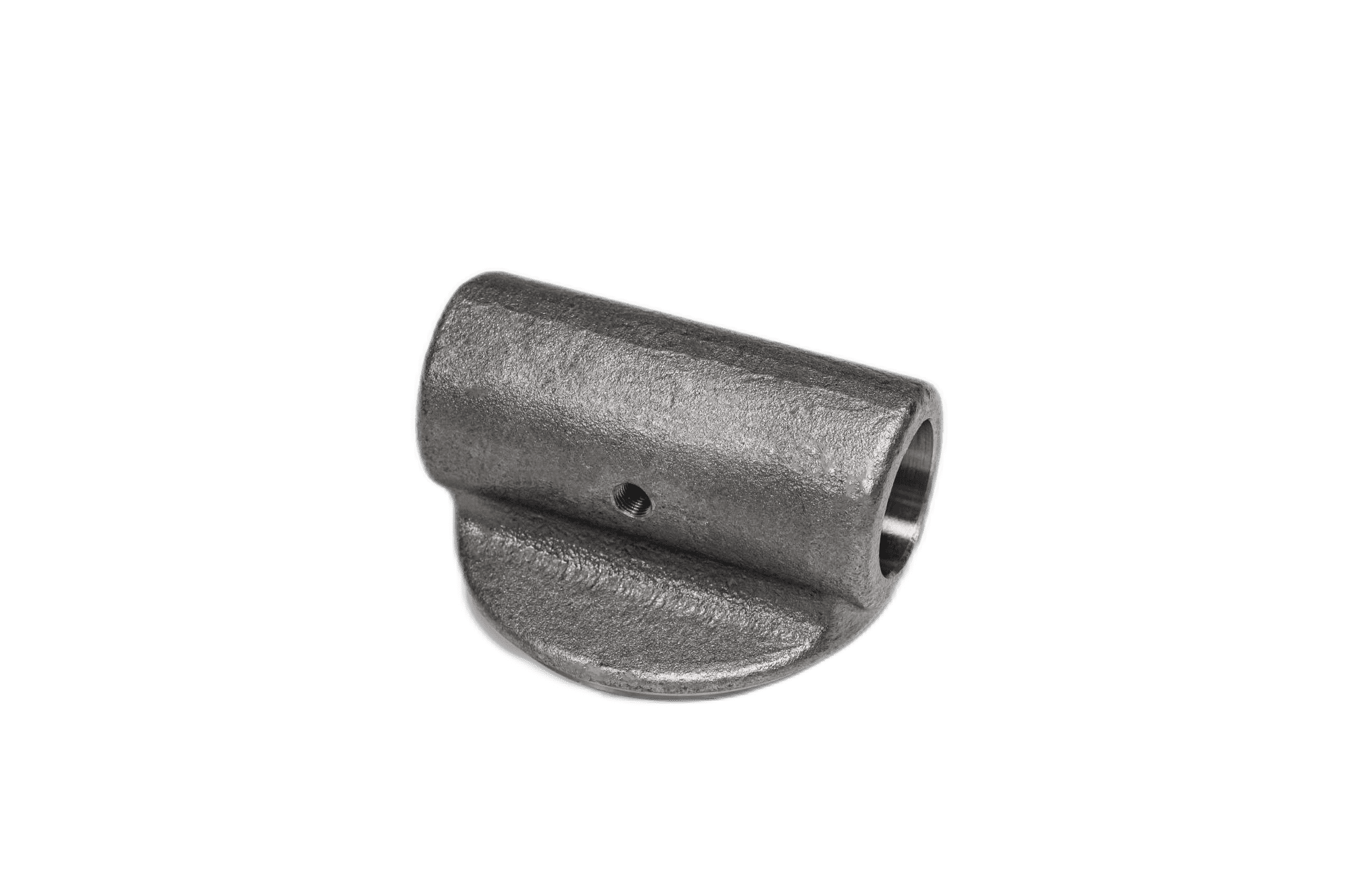

Поперечная трубка

Поперечная труба представляет собой трубку, приваренную к концу ствола или стержня, она может соединять гидравлический цилиндр с другими гидравлическими компонентами или оборудованием, образуя стабильную гидравлическую систему. Конструкция поперечной трубы делает всю конструкцию системы более компактной, экономит пространство и может выдерживать нагрузки с нескольких направлений одновременно, что делает ее подходящей для сложных рабочих условий.

Выбор наиболее подходящего типа крепления для гидроцилиндров требует рассмотрения множества аспектов, таких как тип применения, направление нагрузки, пространство для установки и т. д. На практике соответствующий тип крепления следует выбирать в зависимости от конкретных условий применения. TOLENG является профессиональным производителемгидравлические цилиндрыс более чем 20-летним опытом. Мы готовы объединиться с вами, чтобы выбрать наиболее подходящее гидравлическое решение для вашего оборудования.
