Стандартный сваренный гидравлический цилиндр серии ACL
Стандартный сваренный гидравлический цилиндр серии ACL
Стандартный сваренный гидравлический цилиндр серии ACL ACL имеет большое значение в нашем бизнесе. Наши системы производства и качества разработаны, чтобы предложить каждому клиенту лучший продукт, соответствующий их требованиям. Внутренняя инженерная команда в Toleng гарантирует, что функции и материалы, выбранные для каждой стандартной серии ACL, сваренный гидравлический цилиндр, представляют оптимальный дизайн для вашего применения.
Отправить запрос
Описание продукта
Свареный гидравлический цилиндр серии ACL серии ACL предназначен для тяжелых применений, широко используемых в любой отрасли. Каждый цилиндр проходит строгое тестирование, которое превышает отраслевые стандарты и обеспечивает максимальную надежность и производительность. Наши сварные гидравлические цилиндры предлагают ряд спецификаций для удовлетворения конкретных требований клиентов.
Стандартное применение гидравлического цилиндра серии ACL
Стандартный сваренный гидравлический цилиндр серии ACL Toleng разработан для тяжелых приложений и широко используется в любой отрасли. Он предлагает надежную производительность и эффективную работу для оптимальной производительности.
Standard Series серия ACL Сварная гидравлическая спецификация цилиндра
1. Конструкция: сварная конструкция с тяжелой трудом
2. Давление работы: 3000 фунтов на квадратный дюйм

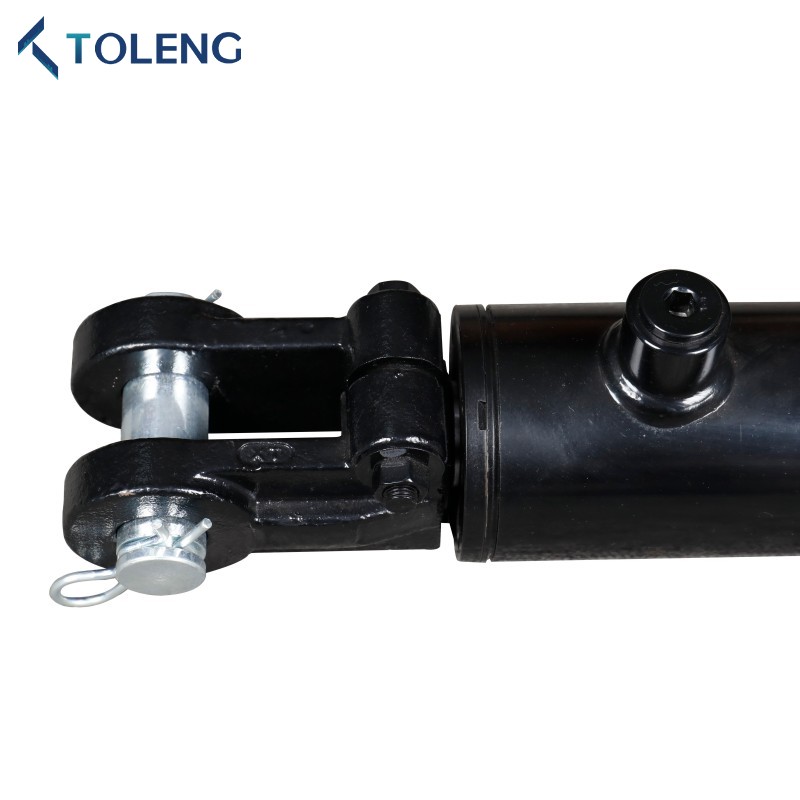

3. Прозрачный конец: пластичный железо, резьбовые женские Clevis, регулируемые с помощью блокируемого болта
4.Piston: пластичный железо, для повышения долговечности
5. Tube: сталь, отточенная и точность
6.gland: резьба
7.pin: сталь, цинковая
8.seals: Hallite, Aston, Nok, DZ и т. Д. Лучшее качество. Настраиваемый.
9.paint: черный, зеленый, красный, желтый и т. Д. Пользовательские цвета доступны.
2. Давление работы: 3000 фунтов на квадратный дюйм
3. Прозрачный конец: пластичный железо, резьбовые женские Clevis, регулируемые с помощью блокируемого болта
4.Piston: пластичный железо, для повышения долговечности
5. Tube: сталь, отточенная и точность
6.gland: резьба
7.pin: сталь, цинковая
8.seals: Hallite, Aston, Nok, DZ и т. Д. Лучшее качество. Настраиваемый.
9.paint: черный, зеленый, красный, желтый и т. Д. Пользовательские цвета доступны.
Стандартные сварные гидравлические цилиндры серии ACL
| ЧАСТЬ ЧИСЛО |
Инсайдер ДИАМЕТР |
Посторонний ДИАМЕТР |
*А | B | C | D | *Е | F | G | H | I | J | K | L | СТЕРЖЕНЬ НИТЬ |
СТЕРЖЕНЬ ДИАМЕТР |
Порт |
| TACL15- | 1,50 " | 2.00 " | 10.25 " | 1,50 " | 0,76 " | 1.62 " | 4.50 " | 1,87 " | 0,87 " | 1,75 " | 2.00 " | 1.62 " | 0,93 " | 1,87 " | 0,875-14unf | 1,00 " | SAE#6 |
| TACL20- | 2.00 " | 2.50 " | 10.25 " | 2.00 " | .01 " | 2.12 " | 3.62 " | 2.25 " | 1.12 " | 2.12 " | 2.62 " | 2.12 " | 0,81 " | 2.06 " | 1.125-12unf | 1.12 " | SAE#8 |
| TACL25- | 2.50 " | 3.00 " | 10.25 " | 2.00 " | .01 " | 2.12 " | 3.62 " | 2.25 " | 1.12 " | 2.12 " | 2.62 " | 2.12 " | 0,81 " | 2.06 " | 1.125-12unf | 1.25 " | SAE#8 |
| Acad3- | 3.00 " | 3.50 " | 10.25 " | 2.00 " | .01 " | 1,87 " | 3.62 " | 2.25 " | 1.12 " | 2.62 " | 2.62 " | 2.12 " | 0,87 " | 2.18 " | 1.250-12Unf | 1,50 " | SAE#8 |
| TACL35- | 3.50 " | 4,00 " | 10.25 " | 2.00 " | .01 " | 1,87 " | 3.62 " | 2.50 " | 1.12 " | 2.62 " | 2,75 " | 2.12 " | 0,93 " | 2.18 " | 1,500-12Unf | 1,75 " | SAE#8 |
| TACL40- | 4,00 " | 4.50 " | 12.25 " | 2.25 " | .01 " | 1,75 " | 3.62 " | 2.50 " | 1.12 " | 2.62 " | 2,75 " | 2.12 " | 1,00 " | 2.18 " | 1,500-12Unf | 2.00 " | SAE#8 |
| *Для 8,00 "хода:*a = 12,25" | |||||||||||||||||
| *Для 8.00 "ход:*e = 6,50" (1,50 "с отверстием) E = 5,62" (2,00 "до 4,00". | |||||||||||||||||
| Диапазон температуры уплотнения: -30 ℃/+100 ℃ (-22f/+212f) | |||||||||||||||||
| Максимальная скорость уплотнения: 3 фута/с | |||||||||||||||||
| Максимальное втянутое рабочее давление = 3000 фунтов на квадратный дюйм | |||||||||||||||||
| Размеры *a и *e предназначены только для ссылок, поскольку Clevis регулируется | |||||||||||||||||
| Регулируемый самка Clevis цилиндра | |||||||
| Номер части | СТЕРЖЕНЬ ДИАМЕТР |
Отверстие и инсульт | РАЗМЕРЫ | Размер порта | ПРИКОЛОТЬ РАЗМЕР |
МАССА (Фунты) |
|
| Втянуты | РАСШИРЕННЫЙ | ||||||
| Через 304 | 1 " | 1,5 "x4" | 14-1/4 " | 18-1/4 " | SAE#6 | 3/4 " | 10 |
| Через 3066 | 1,5 "x6" | 16-1/4 " | 22-1/4 " | 11 | |||
| Сельское хозяйство3008 | 1,5 "x8" | 18-1/4 " | 26-1/4 " | 12 | |||
| TACL30-1508-ASA | 1,5 "x8" | 20-1/4 " | 28-1/4 " | 13 | |||
| Сельское хозяйство 3010 | 1,5 «x10» | 20-1/4 " | 30-1/4 " | 13 | |||
| Сельское хозяйство 3012 | 1,5 "x12" | 22-1/4 " | 34-1/4 " | 15 | |||
| Сельское хозяйство 3014 | 1,5 "x14" | 24-1/4 " | 38-1/4 " | 16 | |||
| Сельское хозяйство 3016 | 1,5 "x16" | 26-1/4 " | 42-1/4 " | 17 | |||
| Сельское хозяйство 3018 | 1,5 "x18" | 28-1/4 " | 46-1/4 " | 18 | |||
| Сельское хозяйство 3020 | 1,5 "x20" | 30-1/4 " | 50-1/4 " | 20 | |||
| Сельское хозяйство 3024 | 1,5 "x24" | 34-1/4 " | 58-1/4 " | 22 | |||
| Сельское хозяйство 3028 | 1,5 "x28" | 38-1/4 " | 66-1/4 " | 25 | |||
| Сельское хозяйство 3030 | 15 "x30" | 40-1/4 " | 70-1/4 " | 26 | |||
| Сельское хозяйство 3032 | 1,5 "x32" | 42-1/4 " | 74-1/4 " | 27 | |||
| Сельское хозяйство 3034 | 1,5 "x34" | 44-1/4 " | 78-1/4 " | 28 | |||
| Сельское хозяйство 3036 | 1,5 "x36" | 46-1/4 " | 82-1/4 " | 29 | |||
| Accil30-2004 | 1-1/8 " | 2 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 16 |
| Accil30 or006 | 2 "x6" | 16-1/4 " | 22-1/4 " | 17 | |||
| Сельское хозяйство 30388 | 2 "x8" | 18-1/4 " | 26-1/4 " | 19 | |||
| TACL30-2008-ASA | 2 "x8" | 20-1/4 " | 28-1/4 " | 20 | |||
| T4CL30-2010 | 2 «x10» | 20-1/4 " | 30-1/4 " | 20 | |||
| TAC430-2012 | 2 "x12" | 22-1/4 " | 34-1/4 " | 22 | |||
| TACL3Q-2014 | 2 "x14" | 24-1/4 " | 38-1/4 " | 24 | |||
| Acad3-2016 | 2 "x16" | 26-1/4 " | 42-1/4 " | 25 | |||
| Acad3-2018 | 2 "x18" | 28-1/4 " | 46-1/4 " | 27 | |||
| Acrum3-3020 | 2 "x20" | 30-1/4 " | 50-1/4 " | 28 | |||
| Acad30-2024 | 2 "x24" | 34-1/4 " | 58-1/4 " | 31 | |||
| Acad30-2028 | 2 "x28" | 38-1/4 " | 66-1/4 " | 35 | |||
| Acad3-0030 | 2 "x30" | 40-1/4 " | 70-1/4 " | 36 | |||
| Acad3-2032 | 2 "x32" | 42-1/4 " | 74-1/4 " | 38 | |||
| Acad3-2034 | 2 "x34" | 44-1/4 " | 78-1/4 " | 39 | |||
| Acad3-2036 | 2 "x36" | 46-1/4 " | 82-1/4 " | 41 | |||
| Регулируемый самка Clevis цилиндра | |||||||
| Номер части | СТЕРЖЕНЬ ДИАМЕТР |
Загрязняет и ГЛАДИТЬ |
РАЗМЕРЫ | Размер порта | ПРИКОЛОТЬ РАЗМЕР |
МАССА (Фунты) |
|
| Втянуты | РАСШИРЕННЫЙ | ||||||
| Сельское хозяйство 303504 | 1-1/4 " | 2,5 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 19 |
| Сельское хозяйство 303506 | 2,5 "x6" | 16-1/4 " | 22-1/4 " | 21 | |||
| Сельское хозяйство 30-2508 | 2,5 "x8" | 18-1/4 " | 26-1/4 " | 23 | |||
| TACL30-2508ASAE | 2,5 "x8" | 20-1/4 " | 28-1/4 " | 23 | |||
| Сельское хозяйство 3010 | 2.5 «x10» | 20-1/4 " | 30-1/4 " | 24 | |||
| Сельское хозяйство 3012 | 2,5 "x12" | 22-1/4 " | 34-1/4 " | 26 | |||
| Сельское хозяйство 3014 | 2,5 "x14" | 24-1/4 " | 38-1/4 " | 28 | |||
| Accil30-2516 | 2,5 "x16" | 26-1/4 " | 42-1/4 " | 30 | |||
| Accil30-2518 | 2,5 "x18" | 28-1/4 " | 46-1/4 " | 32 | |||
| Сельское хозяйство 3020 | 2,5 "x20" | 30-1/4 " | 50-1/4 " | 34 | |||
| Сельское хозяйство 3024 | 2,5 "x24" | 34-1/4 " | 58-1/4 " | 38 | |||
| Сельское хозяйство 3028 | 2,5 "x28" | 38-1/4 " | 66-1/4 " | 42 | |||
| Сельское хозяйство 3030 | 2,5 "x30" | 40-1/4 " | 70-1/4 " | 44 | |||
| Accresy3032 | 2,5 "x32" | 42-1/4 " | 74-1/4 " | 46 | |||
| Accil30-2534 | 2,5 "x34" | 44-1/4 " | 78-1/4 " | 48 | |||
| Accil30-2536 | 2,5 "x36" | 46-1/4 " | 82-1/4 " | 49 | |||
| Сельское хозяйство3-3004 | 1-1/2 " | 3 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 24 |
| Сельское хозяйство3-3006 | 3 "x6" | 16-1/4 " | 22-1/4 " | 26 | |||
| Сельское хозяйство3-3008 | 3 "x8" | 18-1/4 " | 26-1/4 " | 29 | |||
| TACL30-3008-ASA | 3 "x8" | 20-1/4 " | 28-1/4 " | 29 | |||
| Acad3-3010 | 3 «x10» | 20-1/4 " | 30-1/4 " | 31 | |||
| Acad3-3012 | 3 "x12" | 22-1/4 " | 34-1/4 " | 34 | |||
| Acad3-3014 | 3 "x14" | 24-1/4 " | 38-1/4 " | 36 | |||
| Acad3-3016 | 3 "x16" | 26-1/4 " | 42-1/4 " | 39 | |||
| Acad3-3018 | 3 "x18" | 28-1/4 " | 46-1/4 " | 41 | |||
| Acrum3-3020 | 3 "x20" | 30-1/4 " | 50-1/4 " | 43 | |||
| Acad3-3024 | 3 "x24" | 34-1/4 " | 58-1/4 " | 48 | |||
| Acad3-3028 | 3 "x28" | 38-1/4 " | 66-1/4 " | 53 | |||
| Acad3-3030 | 3 "x30" | 40-1/4 " | 70-1/4 " | 56 | |||
| Acad3-3032 | 3 "x32" | 42-1/4 " | 74-1/4 " | 58 | |||
| Acad3-3034 | 3 "x34" | 44-1/4 " | 78-1/4 " | 61 | |||
| Acad3-3036 | 3 "x36" | 46-1/4 " | 82-1/4 " | 63 | |||
| Регулируемый самка Clevis цилиндра | |||||||
| Номер части | СТЕРЖЕНЬ ДИАМЕТР |
Отверстие и инсульт | РАЗМЕРЫ | Размер порта | ПРИКОЛОТЬ РАЗМЕР |
Вес (фунты) | |
| Втянуты | РАСШИРЕННЫЙ | ||||||
| Сельское хозяйство3-3504 | 1-3/4 " | 3,5 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 29 |
| Сельское хозяйство3-3506 | 3,5 "x6" | 16-1/4 " | 22-1/4 " | 32 | |||
| Сельское хозяйство3-3508 | 3,5 "x8" | 18-1/4 " | 26-1/4 " | 35 | |||
| TACL30-3508-ASA | 3,5 "x8" | 20-1/4 " | 28-1/4 " | 36 | |||
| Сельское хозяйство3-3510 | 3,5 "x10" | 20-1/4 " | 30-1/4 " | 38 | |||
| Сельское хозяйство3-3512 | 3,5 "x12" | 22-1/4 " | 34-1/4 " | 41 | |||
| Сельское хозяйство3-3514 | 3,5 "x14" | 24-1/4 " | 38-1/4 " | 44 | |||
| Сельское хозяйство3-3516 | 3,5 "x16" | 26-1/4 " | 42-1/4 " | 47 | |||
| Сельское хозяйство3-3518 | 3,5 "x18" | 28-1/4 " | 46-1/4 " | 50 | |||
| Сельское хозяйство3-3520 | 3,5 "x20" | 30-1/4 " | 50-1/4 " | 53 | |||
| Сельское хозяйство3-35524 | 3,5 "x24" | 34-1/4 " | 58-1/4 " | 59 | |||
| Сельское хозяйство3-3528 | 3,5 "x28" | 38-1/4 " | 66-1/4 " | 65 | |||
| Сельское хозяйство3-3530 | 3,5 "x30" | 40-1/4 " | 70-1/4 " | 68 | |||
| Сельское хозяйство3-3532 | 3,5 "x32" | 42-1/4 " | 74-1/4 " | 71 | |||
| Сельское хозяйство3-3534 | 3,5 "x34" | 44-1/4 " | 78-1/4 " | 75 | |||
| Сельское хозяйство3-3536 | 3,5 "x36" | 46-1/4 " | 82-1/4 " | 78 | |||
| Acrum3-4004 | 2 " | 4 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 35 |
| Acrum3-4006 | 4 "x6" | 16-1/4 " | 22-1/4 " | 38 | |||
| Acrum3-4008 | 4 "x8" | 18-1/4 " | 26-1/4 " | 42 | |||
| TACL30-4008-ASA | 4 "x8" | 20-1/4 " | 28-1/4 " | 43 | |||
| Accil3-4010 | 4 "x10" | 20-1/4 " | 30-1/4 " | 46 | |||
| Acad3-4012 | 4 "x12" | 22-1/4 " | 34-1/4 " | 49 | |||
| Acad3-4014 | 4 "x14" | 24-1/4 " | 38-1/4 " | 53 | |||
| Accil3-4016 | 4 "x16" | 26-1/4 " | 42-1/4 " | 57 | |||
| Acad3-4018 | 4 "x18" | 28-1/4 " | 46-1/4 " | 60 | |||
| Acad3-420 | 4 "x20" | 30-1/4 " | 50-1/4 " | 64 | |||
| Accil3-4024 | 4 "x24" | 34-1/4 " | 58-1/4 " | 71 | |||
| Сельское хозяйство3-4028 | 4 "x28" | 38-1/4 " | 66-1/4 " | 79 | |||
| Acad3-4030 | 4 "x30" | 40-1/4 " | 70-1/4 " | 83 | |||
| Acad3-4032 | 4 "x32" | 42-1/4 " | 74-1/4 " | 86 | |||
| Сельское хозяйство3-4034 | 4 "x34" | 44-1/4 " | 78-1/4 " | 90 | |||
| Acad3-4036 | 4 "x36" | 46-1/4 " | 82-1/4 " | 94 | |||
Стандартные сварные гидравлические цилиндры серии ACL
