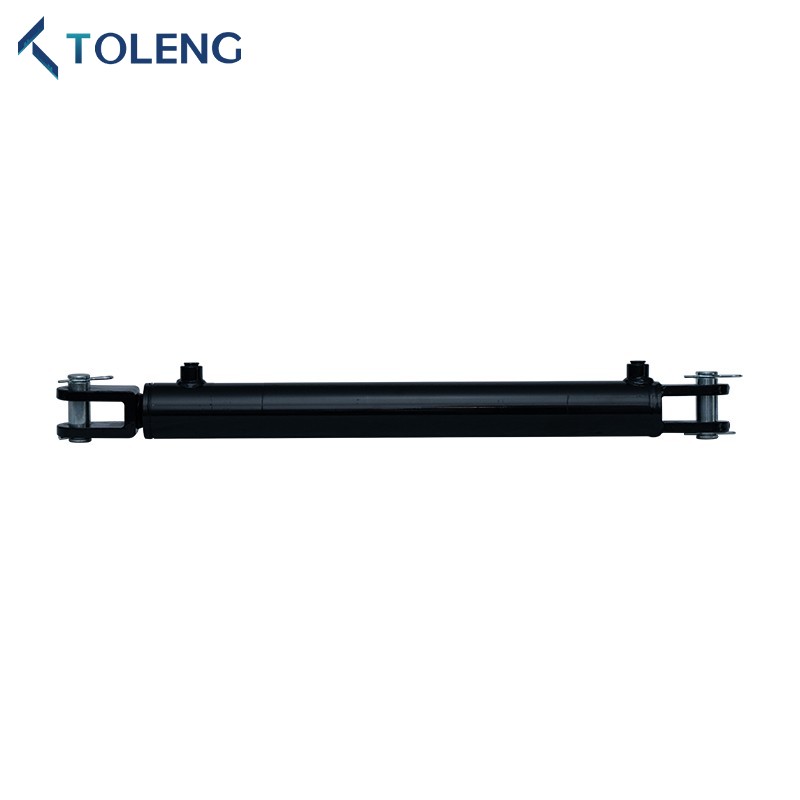

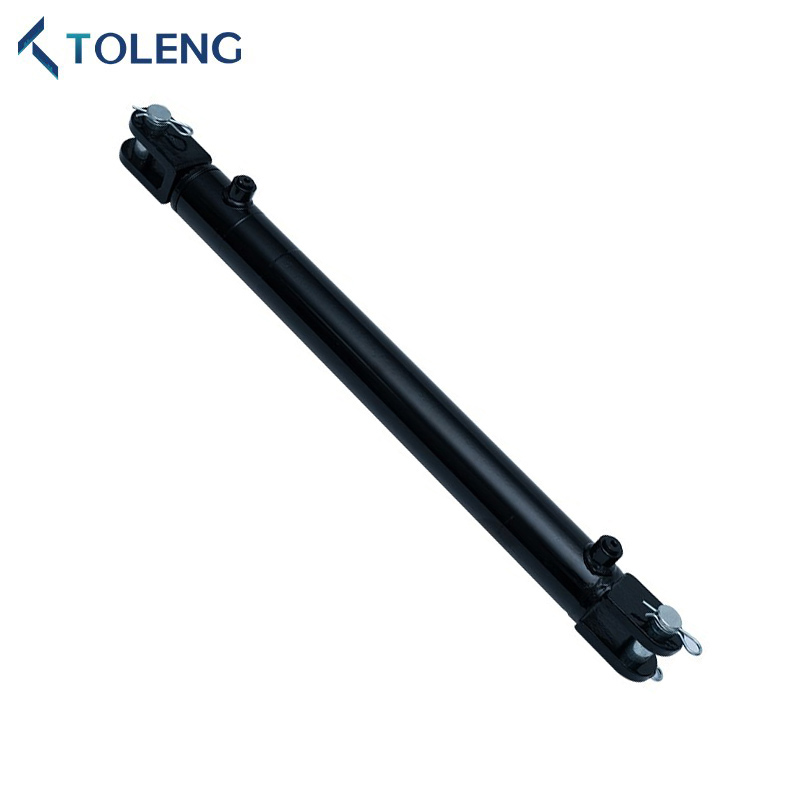

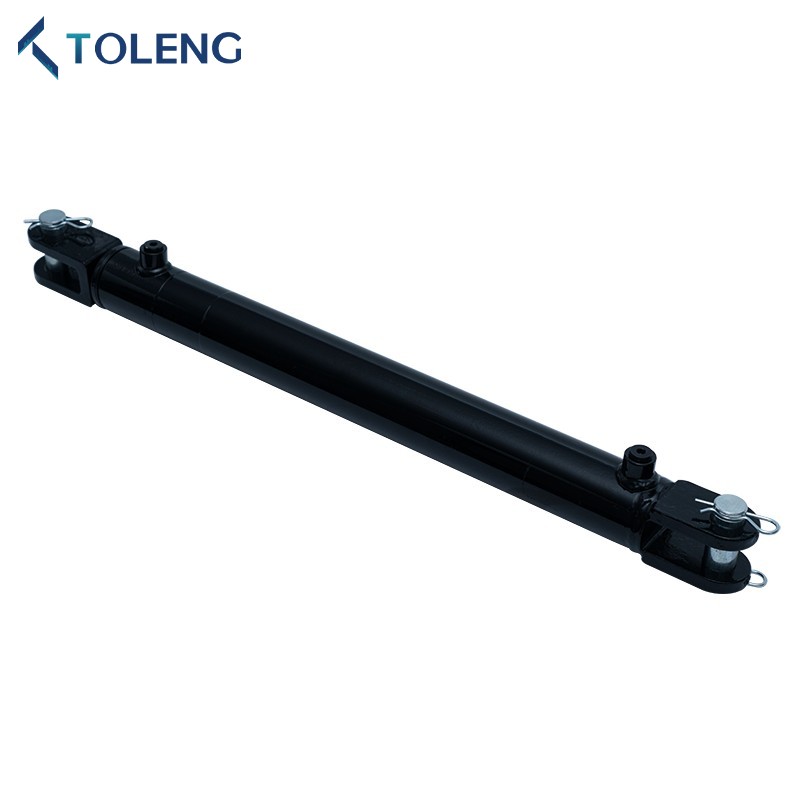

Стандартный сваренный гидравлический цилиндр серии WCL
Стандартный сваренный гидравлический цилиндр серии WCL
Толенг является известным поставщиком гидравлических цилиндров для промышленного применения в Китае. Наши цилиндры соответствуют каждому крупному отраслевому стандарту, с другими спецификациями, доступными по запросу. Все сварные гидравлические цилиндры серии WCL серии WCL предназначены для предоставления длительного и эффективного обслуживания с низкими требованиями к техническому обслуживанию, гарантируя высокую производительность на протяжении всего срока службы продукта.
Отправить запрос
Описание продукта
Стандартный гидравлический цилиндр серии Toleng Series - специализированный компонент, предназначенный для удовлетворения уникальных и конкретных требований в различных отраслях. Созданный с точностью и инновациями, он предлагает исключительную производительность и надежность. Экспертиза Толенга гарантирует, что этот цилиндр спроектирован для преодоления проблем, связанных с нетрадиционными приложениями.
Стандартные гидравлические цилиндры серии WCL просты в установке и демонстрируют высокую производительность. Каждый цилиндр проходит строгое тестирование, которое превосходит отраслевые стандарты, гарантируя максимальную надежность и производительность. Кроме того, они экономичны и всегда пользуются высоким спросом.
Стандартные гидравлические цилиндры серии WCL просты в установке и демонстрируют высокую производительность. Каждый цилиндр проходит строгое тестирование, которое превосходит отраслевые стандарты, гарантируя максимальную надежность и производительность. Кроме того, они экономичны и всегда пользуются высоким спросом.
Стандартная спецификация гидравлического цилиндра серии WCL
1. Давление работы: 3000 фунтов на квадратный дюйм
2.Rod: сталь, индукция затвердевает и хромированная
3.Piston: пластичный железо, для повышения долговечности
4.tube: сталь, отточенная и точность
5.gland: резьба
6.pin: сталь, цинковая
7.seals: Hallite, Aston, Nok, DZ и т. Д. Лучшее качество. Настраиваемый.
8. Плава: черный, зеленый, красный, желтый и т. Д. Доступны пользовательские цвета.
2.Rod: сталь, индукция затвердевает и хромированная
3.Piston: пластичный железо, для повышения долговечности
4.tube: сталь, отточенная и точность
5.gland: резьба
6.pin: сталь, цинковая
7.seals: Hallite, Aston, Nok, DZ и т. Д. Лучшее качество. Настраиваемый.
8. Плава: черный, зеленый, красный, желтый и т. Д. Доступны пользовательские цвета.
Стандартные сварные гидравлические цилиндры серии WCL
| ЧАСТЬ ЧИСЛО |
Инсайдер ДИАМЕТР |
Посторонний ДИАМЕТР |
*А | B | C | D | *Е | F | G | H | J | K | СТЕРЖЕНЬ ДИАМЕТР |
Порт |
| TWCL15- | 1,50 " | 2.00 " | 8.25 " | 1.62 " | 0,87 " | 1.37 " | 2.25 " | 1.37 " | 0,75 " | 0,76 " | 0,93 " | 1,87 " | 1,00 " | 3/8npt |
| TWCL20- | 2.00 " | 2.50 " | 10.25 " | 2.12 " | 1.12 " | 2.12 " | 3.12 " | 2.12 " | 1,00 " | 1.07 " | 1,00 " | 2.06 " | 1.25 " | 3/8npt |
| TWCL25- | 2.50 " | 3.00 " | 10.25 " | 2.12 " | 1.12 " | 2.12 " | 3.12 " | 2.12 " | 1,00 " | 1,01 " | 0,81 " | 2.18 " | 1,50 " | 1/2npt |
| TWCL30- | 3.00 " | 3.50 " | 10.25 " | 2.12 " | 1.12 " | 2.12 " | 3.12 " | 2.12 " | 1,00 " | 1,01 " | 0,81 " | 2.18 " | 1,50 " | 1/2npt |
| TWCL35- | 3.50 " | 4,00 " | 10.25 " | 2.37 " | 1.12 " | 2.00 " | 3.12 " | 2.12 " | 1,00 " | 1,01 " | 0,93 " | 2.18 " | 1,75 " | 1/2npt |
| TWCL40- | 4,00 " | 4.50 " | 10.25 " | 2.37 " | 1.12 " | 1,75 " | 3.12 " | 2.00 " | 1,00 " | 1,01 " | 1.06 " | 2.18 " | 2.00 " | 1/2npt |
| TWCL50- | 5.00 " | 5,50 " | 13.00 " | 3.12 " | 1.62 " | 2.25 " | 3.62 " | 2.25 " | 1,50 " | 1,51 " | 1.37 " | 2,75 " | 2.50 " | 1/2npt |
| *Для 8 "хода:*a = 12,25" (2 "до 4" залетает) | ||||||||||||||
| *Для 8 "хода:*e = 5,12" (от 2 "до 4" срок) | ||||||||||||||
| *Для от 1,50 "до 4,00" отверстие: порты SAE доступны | ||||||||||||||
| Диапазон температуры уплотнения: -30 ℃/+100 ℃ (-22 ° F/+212 ° F) | ||||||||||||||
| Максимальная скорость уплотнения: 3 фута/с | ||||||||||||||
| Максимальное втянутое рабочее давление = 3000 фунтов на квадратный дюйм | ||||||||||||||
| Сваренный самка цилиндра Clevis | |||||||
| Номер части | СТЕРЖЕНЬ ДИАМЕТР |
Загрязняет и ГЛАДИТЬ |
РАЗМЕРЫ | Размер порта | ПРИКОЛОТЬ РАЗМЕР |
МАССА (Фунты |
|
| Втянуты | РАСШИРЕННЫЙ | ||||||
| TWCL30-1504 | 1 | 1,5 "x4" | 14-1/4 " | 18-1/4 " | 3/8 npt | 3/4 | 8 |
| TWCL30-1506 | 1,5 "x6" | 16-1/4 " | 22-1/4 " | 9 | |||
| TWCL30-1508 | 1,5 "x8" | 18-1/4 " | 26-1/4 " | 11 | |||
| TWCL30-1510 | 1,5 «x10» | 20-1/4 " | 30-1/4 " | 12 | |||
| TWCL30-1512 | 1,5 "x12" | 22-1/4 " | 34-1/4 " | 13 | |||
| TWCL30-1514 | 1,5 "x14" | 24-1/4 " | 38-1/4 " | 14 | |||
| TWCL30-1516 | 1,5 "x16" | 26-1/4 " | 42-1/4 " | 15 | |||
| TWCL30-1518 | 1,5 "x18" | 28-1/4 ” | 46-1/4 " | 17 | |||
| TWCL30-1520 | 1,5 "x20" | 30-1/4 " | 50-1/4 " | 18 | |||
| TWCL30-1524 | 1,5 "x24" | 34-1/4 " | 58-1/4 " | 20 | |||
| TWCL30-2004 | 1-1/4 " | 2 "x4" | 14-1/4 " | 18-1/4 " | 3/8 npt | 1 " | 14 |
| TWCL30-2006 | 2 "x6" | 16-1/4 ” | 22-1/4 " | 16 | |||
| TWCL30-2008 | 2 "x8" | 18-1/4 " | 26-1/4 " | 18 | |||
| TWCL30-2010 | 2 «x10» | 20-1/4 " | 30-1/4 " | 19 | |||
| TWCL30-2012 | 2 "x12" | 22-1/4 " | 34-1/4 " | 21 | |||
| TWCL30-2014 | 2 "x14" | 24-1/4 " | 38-1/4 " | 23 | |||
| TWCL30-2016 | 2 "x16" | 26-1/4 " | 42-1/4 " | 25 | |||
| TWCL30-2018 | 2 "x18" | 28-1/4 " | 46-1/4 " | 26 | |||
| TWCL30-2020 | 2 "x20" | 30-1/4 " | 50-1/4 " | 28 | |||
| TWCL30-2024 | 2 "x24" | 34-1/4 " | 58-1/4 " | 31 | |||
| TWCL30-2028 | 2 "x28" | 38-1/4 " | 66-1/4 " | 35 | |||
| TWCL30-2030 | 2 "x30" | 40-1/4 " | 70-1/4 " | 36 | |||
| TWCL30-2032 | 2 "x32" | 42-1/4 " | 74-1/4 " | 38 | |||
| TWCL30-2034 | 2 "x34" | 44-1/4 " | 78-1/4 " | 40 | |||
| TWCL30-2036 | 2 "x36" | 46-1/4 " | 82-1/4 " | 42 | |||
| TWCL30-2040 | 2 "x40" | 50-1/4 " | 90-1/4 " | 45 | |||
| TWCL30-2048 | 2 "x48" | 58-1/4 " | 106-1/4 " | 52 | |||
| TWCL30-2504 | 1-1/2 " | 2,5 "x4" | 14-1/4 " | 18-1/4 " | 1/2 npt | 1 " | 18 |
| TWCL30-2506 | 2,5 "x6" | 16-1/4 " | 22-1/4 " | 20 | |||
| TWCL30-2508 | 2,5 "x8" | 18-1/4 " | 26-1/4 " | 24 | |||
| TWCL30-2510 | 2.5 «x10» | 20-1/4 " | 30-1/4 " | 25 | |||
| TWCL30-2512 | 2,5 "x12" | 22-1/4 " | 34-1/4 " | 27 | |||
| TWCL30-2514 | 2,5 "x14" | 24-1/4 " | 38-1/4 " | 29 | |||
| TWCL30-2516 | 2,5 "x16" | 26-1/4 " | 42-1/4 " | 32 | |||
| TWCL30-2518 | 2,5 "x18" | 28-1/4 " | 46-1/4 " | 34 | |||
| TWCL30-2520 | 2,5 "x20" | 30-1/4 " | 50-1/4 " | 36 | |||
| TWCL30-2524 | 2,5 "x24" | 34-1/4 " | 58-1/4 " | 40 | |||
| TWCL30-2528 | 2,5 "x28" | 38-1/4 " | 66-1/4 " | 45 | |||
| TWCL30-2530 | 2,5 "x30" | 40-1/4 " | 70-1/4 " | 47 | |||
| TWCL30-2532 | 2,5 "x32" | 42-1/4 " | 74-1/4 " | 49 | |||
| TWCL30-2534 | 2,5 "x34" | 44-1/4 ” | 78-1/4 " | 52 | |||
| TWCL30-2536 | 2,5 "x36" | 46-1/4 " | 82-1/4 " | 54 | |||
| TWCL30-2540 | 2,5 "x40" | 50-1/4 " | 90-1/4 " | 58 | |||
| TWCL30-2548 | 2,5 "x48" | 58-1/4 " | 106-1/4 " | 67 | |||
| Сварная самка Clevis Cylind ER | |||||||
| Номер части | СТЕРЖЕНЬ ДИАМЕТР |
Загрязняет и ГЛАДИТЬ |
РАЗМЕРЫ | Размер порта | ПРИКОЛОТЬ РАЗМЕР |
МАССА (Фунты) |
|
| Втянуты | РАСШИРЕННЫЙ | ||||||
| TWCL30-3004 | 1-1/2 " | 3 "x4" | 14-1/4 " | 18-1/4 " | 1/2npt | 1 " | 22 |
| TWCL30-3006 | 3 "x6" | 16-1/4 " | 22-1/4 " | 24 | |||
| TWCL30-3008 | 3 "x8" | 18-1/4 " | 26-1/4 " | 27 | |||
| TWCL30-3010 | 3 «x10» | 20-1/4 " | 30-1/4 " | 29 | |||
| TWCL30-3012 | 3 "x12" | 22-1/4 " | 34-1/4 " | 31 | |||
| TWCL30-3014 | 3 "x14" | 24-1/4 " | 38-1/4 " | 34 | |||
| TWCL30-3016 | 3 "x16" | 26-1/4 " | 42-1/4 " | 36 | |||
| TWCL30-3018 | 3 "x18" | 28-1/4 " | 46-1/4 " | 39 | |||
| TWCL30-3020 | 3 "x20" | 30-1/4 " | 50-1/4 " | 41 | |||
| TWCL30-3024 | 3 "x24" | 34-1/4 " | 58-1/4 " | 46 | |||
| TWCL30-3028 | 3 "x28" | 38-1/4 " | 66-1/4 " | 51 | |||
| TWCL30-3030 | 3 "x30" | 40-1/4 " | 70-1/4 " | 53 | |||
| TWCL30-3032 | 3 "x32" | 42-1/4 " | 74-1/4 " | 56 | |||
| TWCL30-3034 | 3 "x34" | 44-1/4 " | 78-1/4 " | 58 | |||
| TWCL30-3036 | 3 "x36" | 46-1/4 " | 82-1/4 " | 61 | |||
| TWCL30-3040 | 3 "x40" | 50-1/4 " | 90-1/4 " | 66 | |||
| TWCL30-3048 | 3 "x48" | 58-1/4 " | 106-1/4 " | 75 | |||
| TWCL30-3504 | 1-3/4 " | 3,5 "x4" | 14-1/4 " | 18-1/4 " | 1/2npt | 1 " | 27 |
| TWCL30-3506 | 3,5 "x6" | 16-1/4 " | 22-1/4 " | 30 | |||
| TWCL30-3508 | 3,5 "x8" | 18-1/4 " | 26-1/4 " | 35 | |||
| TWCL30-3510 | 3,5 "x10" | 20-1/4 " | 30-1/4 " | 36 | |||
| TWCL30-3512 | 3,5 "x12" | 22-1/4 " | 34-1/4 " | 39 | |||
| TWCL30-3514 | 3,5 "x14" | 24-1/4 " | 38-1/4 " | 42 | |||
| TWCL30-3516 | 3,5 "x16" | 26-1/4 " | 42-1/4 " | 46 | |||
| TWCL30-3518 | 3,5 "x18" | 28-1/4 " | 46-1/4 " | 49 | |||
| TWCL30-3520 | 3,5 "x20" | 30-1/4 " | 50-1/4 " | 52 | |||
| TWCL30-3524 | 3,5 "x24" | 34-1/4 " | 58-1/4 " | 58 | |||
| TWCL30-3528 | 3,5 "x28" | 38-1/4 " | 66-1/4 " | 64 | |||
| TWCL30-3530 | 3,5 "x30" | 40-1/4 " | 70-1/4 " | 67 | |||
| TWCL30-3532 | 3,5 "x32" | 42-1/4 " | 74-1/4 " | 70 | |||
| TWCL30-3534 | 3,5 "x34" | 44-1/4 " | 78-1/4 " | 73 | |||
| TWCL30-3536 | 3,5 "x36" | 46-1/4 " | 82-1/4 " | 76 | |||
| TWCL30-3540 | 3,5 "x40" | 50-1/4 " | 90-1/4 " | 82 | |||
| TWCL30-3548 | 3,5 "x48" | 58-1/4 " | 106-1/4 " | 94 | |||
| Сваренный самка цилиндра Clevis | |||||||
| Номер части | СТЕРЖЕНЬ ДИАМЕТР |
Загрязняет и ГЛАДИТЬ |
РАЗМЕРЫ | Размер порта | ПРИКОЛОТЬ РАЗМЕР |
МАССА (Фунты) |
|
| Втянуты | РАСШИРЕННЫЙ | ||||||
| TWCL30-4004 | 2 " | 4,0 "x4" | 14-1/4 " | 18-1/4 " | 1/2npt | 1 " | 33 |
| TWCL30-4006 | 4,0 "x6" | 16-1/4 " | 22-1/4 " | 37 | |||
| TWCL30-4008 | 4,0 "x8" | 18-1/4 " | 26-1/4 " | 42 | |||
| TWCL30-4010 | 4.0 «x10» | 20-1/4 " | 30-1/4 " | 44 | |||
| TWCL30-4012 | 4,0 "x12" | 22-1/4 " | 34-1/4 " | 48 | |||
| TWCL30-4014 | 4,0 "x14" | 24-1/4 " | 38-1/4 " | 52 | |||
| TWCL30-4016 | 4,0 "x16" | 26-1/4 " | 42-1/4 " | 55 | |||
| TWCL30-4018 | 4,0 "x18" | 28-1/4 " | 46-1/4 " | 59 | |||
| TWCL30-4020 | 4,0 "x20" | 30-1/4 ” | 50-1/4 " | 63 | |||
| TWCL30-4024 | 4,0 "x24" | 34-1/4 " | 58-1/4 " | 70 | |||
| TWCL30-4028 | 4,0 "x28" | 38-1/4 " | 66-1/4 " | 77 | |||
| TWCL30-4030 | 4,0 "x30" | 40-1/4 " | 70-1/4 " | 81 | |||
| TWCL30-4032 | 4,0 "x32" | 42-1/4 " | 74-1/4 " | 85 | |||
| TWCL30-4034 | 4,0 "x34" | 44-1/4 " | 78-1/4 " | 89 | |||
| TWCL30-4036 | 4,0 "x36" | 46-1/4 " | 82-1/4 " | 92 | |||
| TWCL30-4040 | 4,0 "x40" | 50-1/4 " | 90-1/4 " | 100 | |||
| TWCL30-4048 | 4,0 "x48" | 58-1/4 " | 106-1/4 " | 114 | |||
| TWCL30-5004 | 2-1/2 " | 5,0 "x4" | 16-1/4 " | 20-1/4 " | 1/2npt | 1 " | 64 |
| TWCL30-5006 | 5,0 "x6" | 18-1/4 " | 24-1/4 " | 69 | |||
| TWCL30-5008 | 5,0 "x8" | 20-1/4 ” | 28-1/4 " | 74 | |||
| TWCL30-5010 | 5.0 «x10» | 22-1/4 " | 32-1/4 " | 79 | |||
| TWCL30-5012 | 5,0 "x12" | 24-1/4 " | 36-1/4 " | 84 | |||
| TWCL30-5014 | 5,0 "x14" | 26-1/4 " | 40-1/4 " | 89 | |||
| TWCL30-5016 | 5,0 "x16" | 28-1/4 " | 42-1/4 " | 95 | |||
| TWCL30-5018 | 5,0 "x18" | 30-1/4 " | 48-1/4 " | 100 | |||
| TWCL30-5020 | 5,0 "x20" | 32-1/4 " | 52-1/4 " | 105 | |||
| TWCL30-5024 | 5,0 "x24" | 36-1/4 " | 60-1/4 " | 115 | |||
| TWCL30-5028 | 5,0 "x28" | 40-1/4 " | 68-1/4 " | 125 | |||
| TWCL30-5030 | 5,0 "x30" | 42-1/4 " | 72-1/4 " | 130 | |||
| TWCL30-5032 | 5,0 "x32" | 44-1/4 " | 76-1/4 " | 136 | |||
| TWCL30-5034 | 5,0 "x34" | 46-1/4 " | 80-1/4 " | 141 | |||
| TWCL30-5036 | 5,0 "x36" | 48-1/4 " | 84-1/4 " | 146 | |||
| TWCL30-5040 | 5,0 "x40" | 52-1/4 " | 92-1/4 " | 156 | |||
| TWCL30-5048 | 5,0 "x48" | 60-1/4 " | 108-1/4 " | 177 | |||
Стандартные сварные гидравлические цилиндры серии WCL
